けん引式
HG10000 ４連仕様／３連仕様

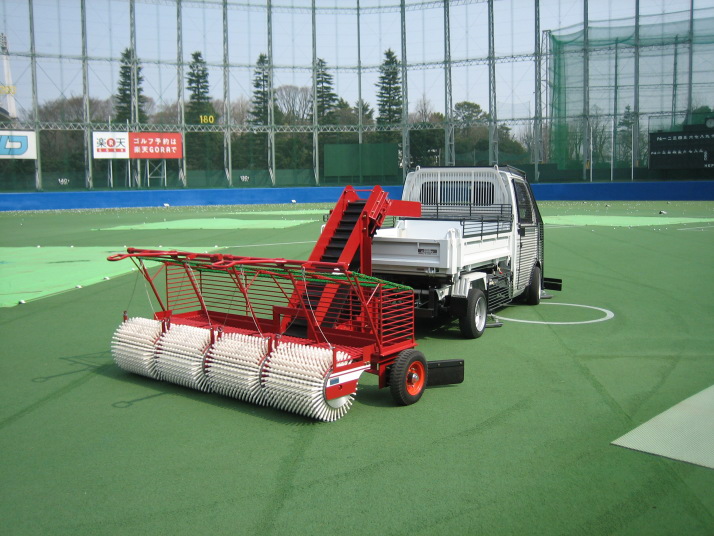

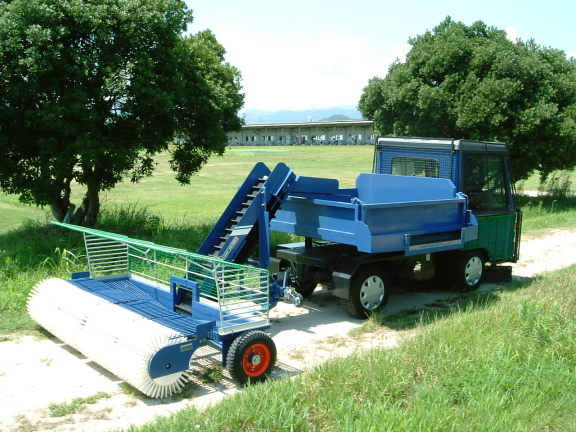

走行連動コンベヤでボールをけん引車の荷台に自動投入!!

(ボール積載量　牽引車次第)

集球ドラム・４連仕様／３連仕様

特　長

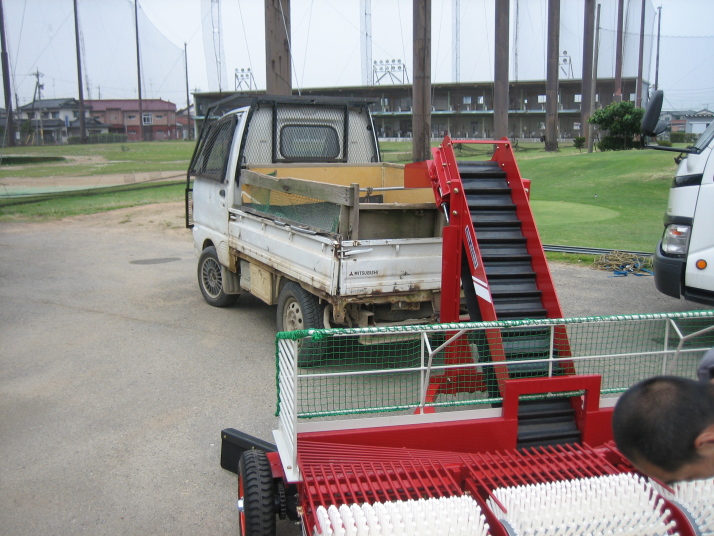

走行連動コンベヤでボールを荷台に自動投入
走行車輪の回転により上昇するコンベヤベルトでボールを荷台に自動投入しますので、地面からボールケースを持ち上げる必要が無い腰に優しい機械です。

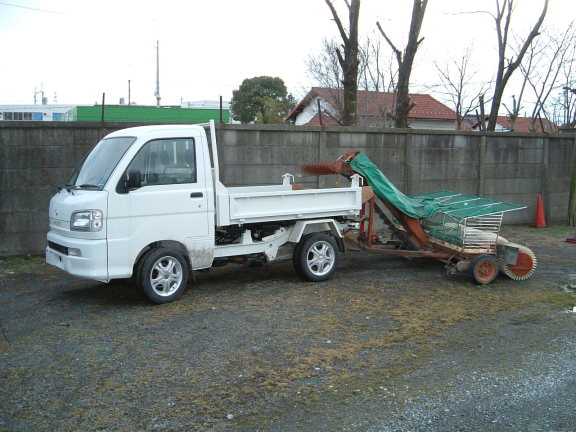

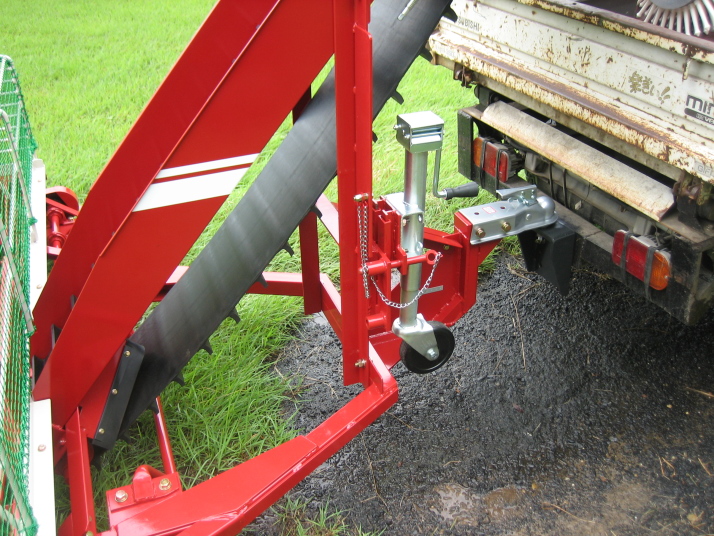

けん引車との連結はトレーラーヒッチを採用
けん引車との連結部にトレーラーヒッチを採用していますので、連結および切り離しは簡単に行えます。
連結時に効果を発揮するトレーラージャッキ
集球機先端にトレーラージャッキを装備していますので、連結および切り離しの際に於ける位置調整は軽く行えます。

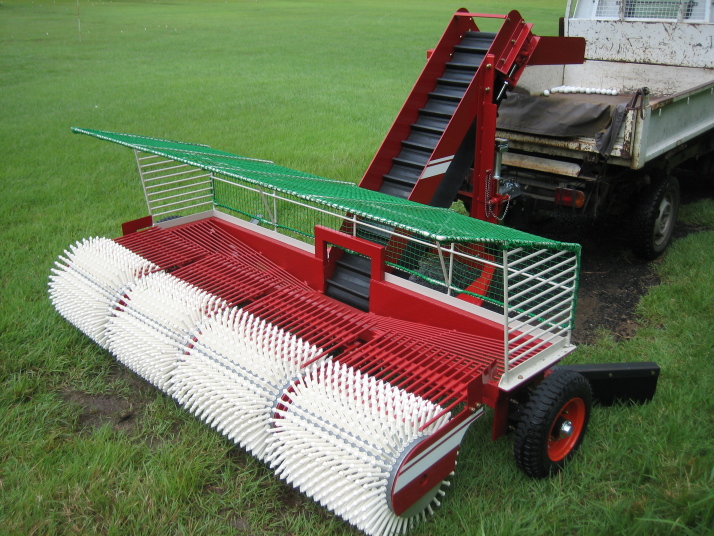

集球率抜群の集球ピン式
特殊配合強化樹脂製の集球ピンによる「ピンポイント集球」で、ボールが密集したフィールドに於いても群を抜いた集球率を発揮します。
連結する小巾な集球ドラムによりフィールドの起伏に細かく応答
約500ｍｍの小幅なドラムが連なっているので、場内の起伏に細かく応答して拾い残しを防ぎます。
タイヤ前方には高さ調整可能なゴム式ボールガイドを装備
高さ調整可能なゴム式ボールガイドをタイヤ前方に装備してあり、集球幅に貢献しながらボール踏み付けを防止します。また、ドラム間にはローラー式ボールガイドを装備して、隙間を抜けるボールを見逃しません。

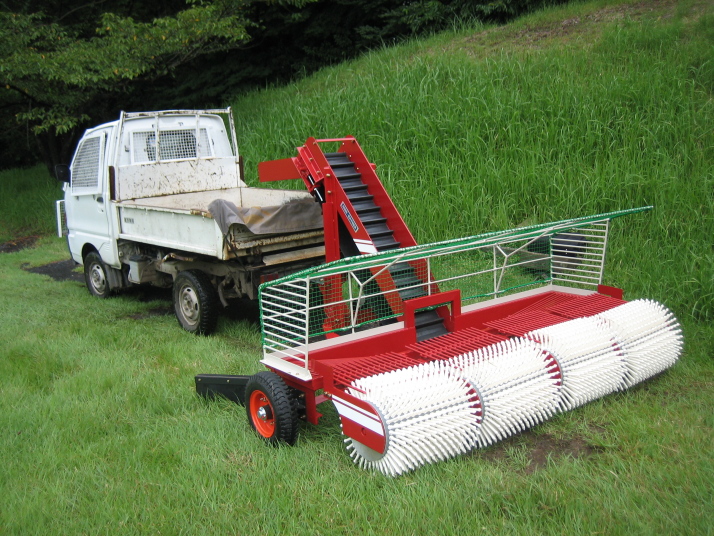

集球ドラム３連仕様
集球ドラム３連仕様

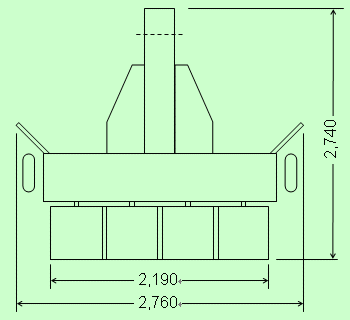

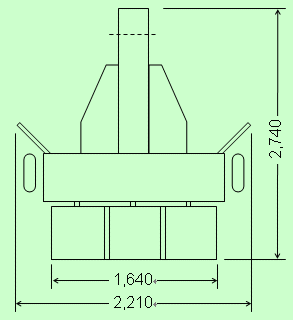

概略寸法図

集球ドラム４連仕様
集球ドラム３連仕様

概略仕様

集球ドラム	４連仕様	３連仕様
全長・全幅・全高	2,740mm×2760mm×1465mm	2,740mm×2210mm×1465mm
集　　球　　幅	2,760mm	2,210mm
コンベアベルト幅	300mm	300mm
集球ピン数	2,128本（532本×4ドラム）	1,596本（532本×3ドラム）
タ　　イ　　ヤ	４００－８×２本	４００－８×２本
